Java安卓学习总结（二十七）

第二十三章 XML drawable

有关shape drawable

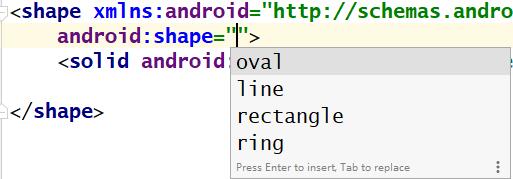

在drawable中新建文件，根元素是shape。使用android:shape可以指定形状：

<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <solid android:color="@color/dark_blue"/>

</shape>

有关state list drawable

在drawable中新建文件，根元素是selector，里面的每一个item标签可以对应组件的一种情况：

<selector xmlns:android="http://schemas.android.com/apk/res/android">

    <item android:drawable="@drawable/ic_button_beat_box_pressed"
        android:state_pressed="true"/>
    <item android:drawable="@drawable/ic_button_beat_box_default"/>
</selector>

有关layout list drawable

修改之前的xml文件，使其的根元素为layer-list，其可以将多个XML drawable整合为一个，每一项用item标签修饰以作区分：

<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item>
        <shape
            android:shape="oval">
            <solid android:color="@color/red"/>

        </shape>
    </item>
    <item>
        <shape android:shape="oval">
            <stroke
                android:width="4dp"
                android:color="@color/dark_red"/>
        </shape>

    </item>
</layer-list>

有关9-patch图像

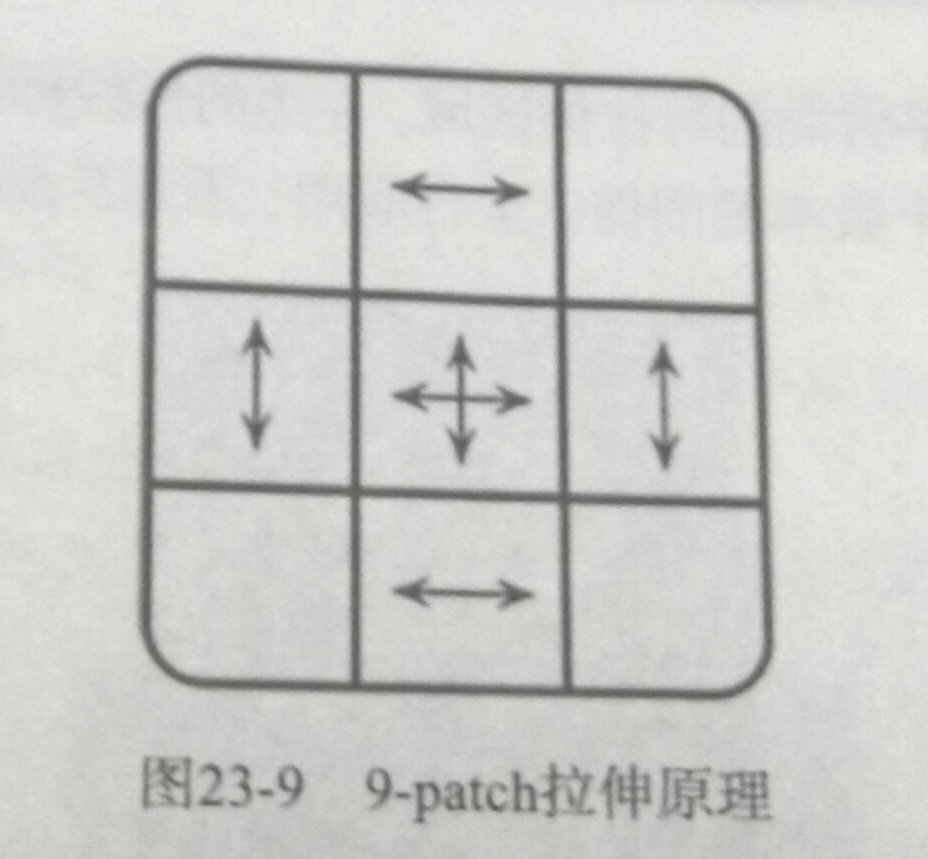

9-patch将图像分为九个部分，并且规定了四个角不可以被拉伸或收缩，四个处于边上的块可以沿着垂直于自身的方向拉伸，中间块可以随意拉伸：

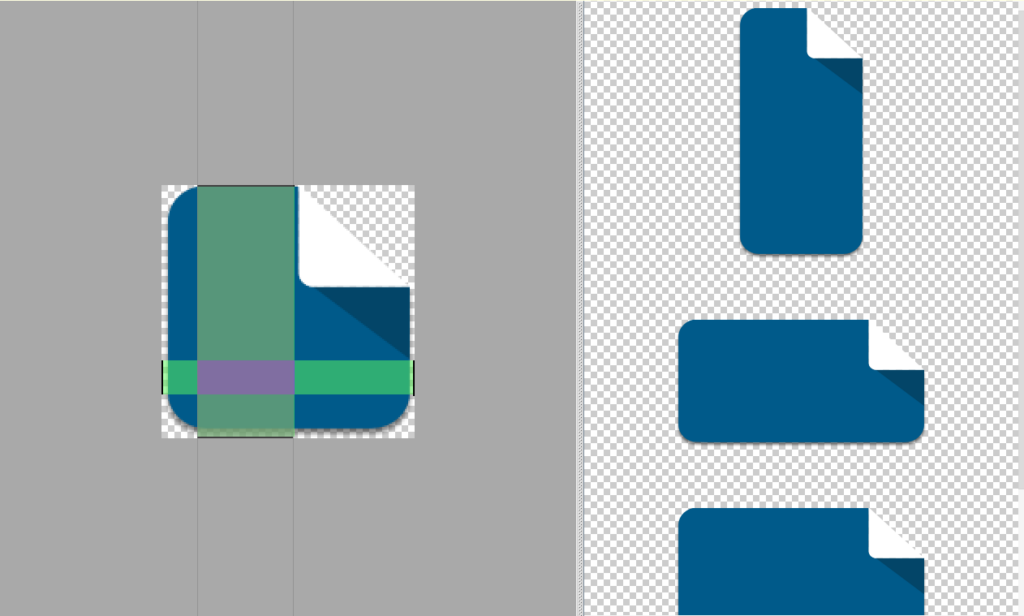

运用到图片上是这样的：

有关挑战练习 按钮主题

题目给了提示：只有在Lollipop或更高的主题上才会有这种浮层效果，所以只需要在按钮的继承树上往上找究竟在哪个style上出现了备选资源：

发现v21是继承的android:Widget.Material.Button，多了一个stateListAnimator：

<style name="Widget.Material.Button">
    <item name="background">@drawable/btn_default_material</item>
    <item name="textAppearance">?attr/textAppearanceButton</item>
    <item name="minHeight">48dip</item>
    <item name="minWidth">88dip</item>
    <item name="stateListAnimator">@anim/button_state_list_anim_material</item>
    <item name="focusable">true</item>
    <item name="clickable">true</item>
    <item name="gravity">center_vertical|center_horizontal</item>
</style>

我的解决方法是让按钮再往上几层来继承，这样就可以跳过v21的备选资源，我选择的是android:Widget，需要手动补全Base.Widget.AppCompat.Button本来就有的属性：

<style name="BeatBoxButton" parent="android:Widget">
    <item name="android:background">@drawable/button_beat_box</item>
    <item name="android:textAppearance">?android:attr/textAppearanceButton</item>
    <item name="android:minHeight">48dip</item>
    <item name="android:minWidth">88dip</item>
    <item name="android:focusable">true</item>
    <item name="android:clickable">true</item>
    <item name="android:gravity">center_vertical|center_horizontal</item>
</style>

本来在想是否可以无视掉v21的备选资源，但是这种想法可能本身就违背了备选资源的意义；也想过重载v21版本的资源，但是要自己手写一个stateListAnimator所需要的动画，太麻烦了，所以就先到这了。
